防水透氣膜疏油性能及其標準

時間：

竇云朋

2023-04-03

防水透氣膜主要有疏水膜和疏油膜，而且在大多數(shù)情況下，都是使用疏油膜。雖然ePTFE防水膜具有天然的疏水、疏油性，但是遇到一些表面能低的醇、清洗劑、潤滑劑等液體時，會被潤濕透過。而疏油膜表面能更低，能夠抵擋這些液體的浸潤。從理論上說，理想的防水防油材料，可以彈走任何不同體積的液體，不被粘黏，然而市面上達到這一效果同時又兼具泄壓透氣功能的材料非常稀少，價格昂貴。要達到疏油又透氣的效果，需要對ePTFE防水膜表面進行特殊處理。針對這一現(xiàn)象，日津科技從技術上突破，基于ePTFE研發(fā)出既能防水防油，又能透氣的膜材料。

溶液里面都含有低表面能的物質，這種物質就特別容易潤濕低表面能的ePTFE防水膜（18達因左右），比如酒精。一旦ePTFE膜的微孔被這些物質給堵住了，那么，帶有透氣功能的微孔，就無法透氣（呼吸），從而導致ePTFE膜失去“防水透氣”的功能。疏油疏水透氣膜原材料的表面孔隙相對于傳統(tǒng)防水膜是很小的，使疏油疏水透氣膜材料與油液形成了更大的接觸角，油液難以貼附或者透過疏油疏水透氣膜，使得透氣膜模切加工產品在許多苛刻的應用環(huán)境中擁有更高的性能。疏水疏油透氣膜模切加工產品可幫助快速平衡壓力，在一定程度上減少壓差，因為這種大壓差會影響到電子設備內部器件的使用效果，例如造成聲學器件壓力過大而影響到聲學性能。疏水疏油透氣膜在不犧牲液體和顆粒物防護功能的前提下，很好的保持透氣量并保護一些電子設備免受快速壓力變化的影響。

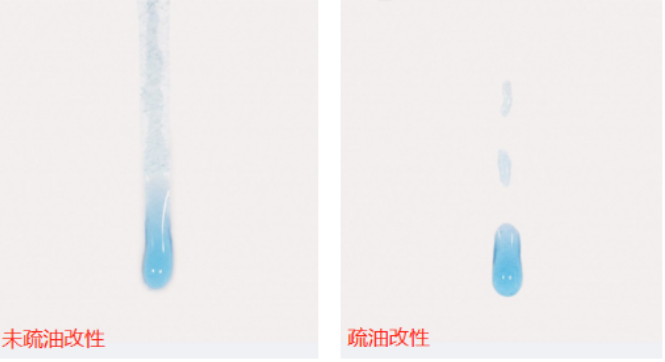

上圖左圖為未經過疏水疏油效果改性的ePTFE膜。低表面能液體物質滾過時留下了明顯的痕跡，在透氣膜表面形成不透氣“液體膜”。上圖右圖為強化疏油改性以后的ePTFE膜。低表面能液體物質能夠順利滾落，阻止了透氣膜表面形成“水膜”，使其保持透氣良好的效果。

防水疏油透氣膜材料所采用的膨體聚四氟乙烯(ePTFE)透氣膜原材料在持續(xù)釋放氣體的同時能有效排斥液體。其主要原因是：防水疏油膜原材料表面根據(jù)實際應用進行了特殊疏油改性處理，賦予防水疏油膜材料這樣的功效。這樣防水疏油膜可以很好的阻擋酸堿汗液、各類洗滌劑、酒精等化學品的污染，保持氣流的順暢同時保持應有的防水能力。

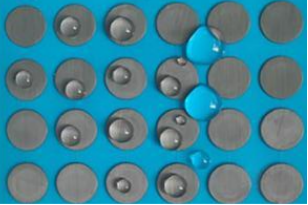

疏油后的防水透氣膜安全環(huán)保，不含PFOA，PFOS，通過ROHS、鹵素等環(huán)保測試，且符合歐盟REACH法規(guī)”（EC）No 1907/2006”的最新要求。防水疏油透氣膜的疏油性能有特定的檢測方法，依據(jù)國家標準：GB/T 19977-2014，使用標準試液評出疏油性能。

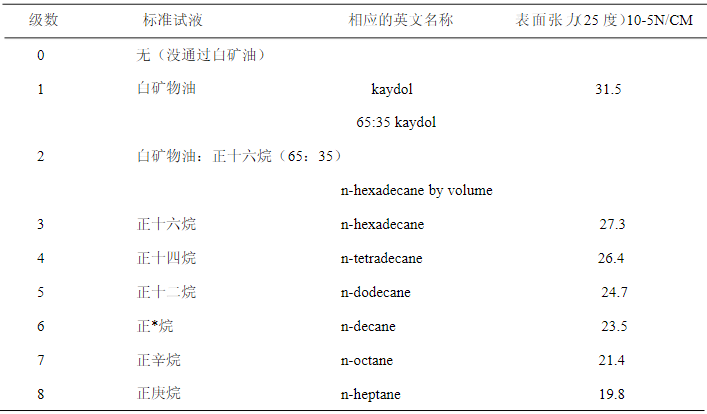

標準試液
